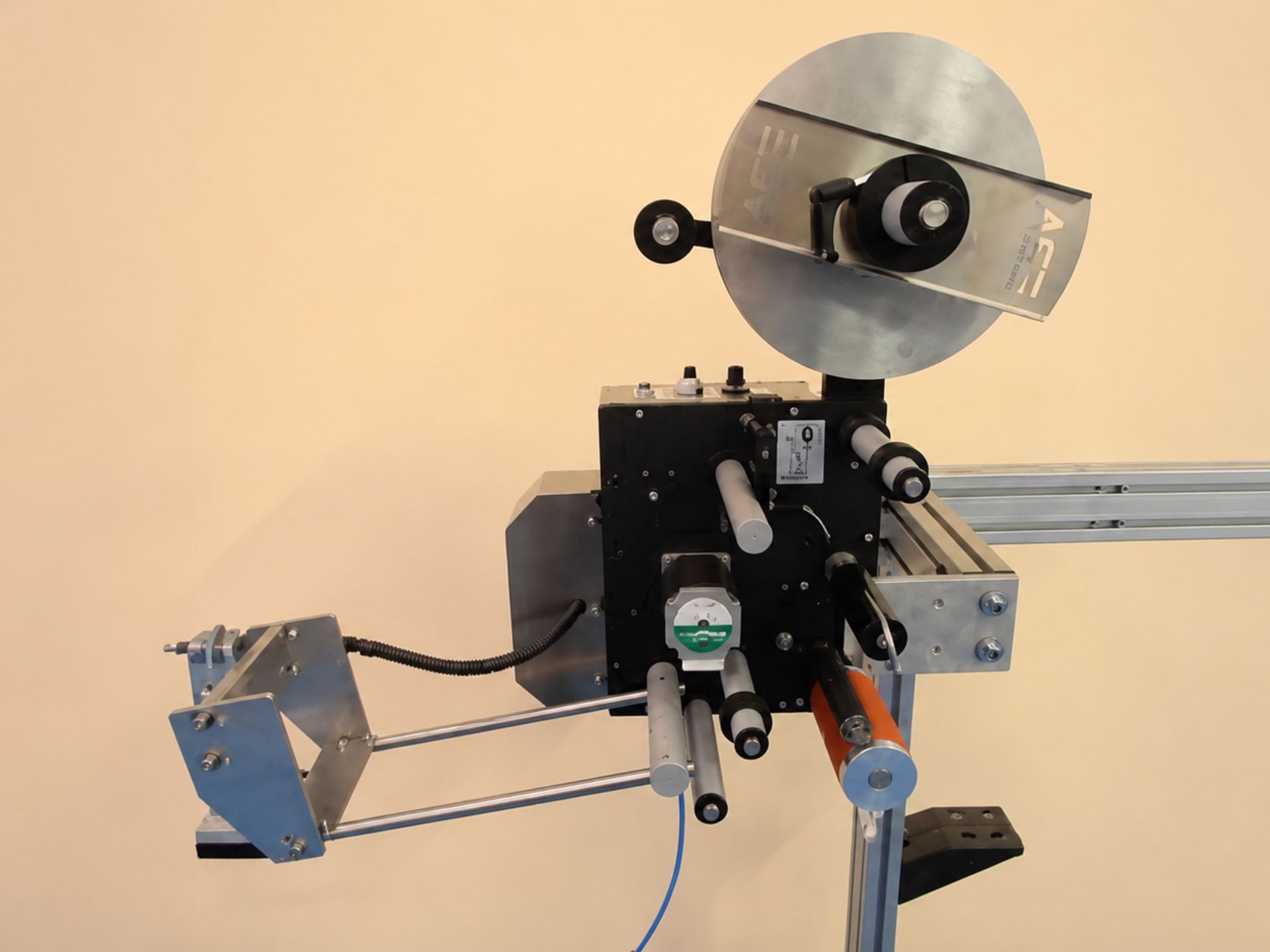

Applicatore automatico di etichette DS100N
Nella gestione delle linee di confezionamento ad alto ritmo, l’ottimizzazione degli ingombri e l’azzeramento dei fermi macchina non programmati sono fattori determinanti per contenere il Total Cost of Ownership (TCO).
L’applicatore automatico di etichette DS100N è stato ingegnerizzato per risolvere le criticità di spazio senza scendere a compromessi sulle prestazioni meccaniche.
Grazie a una struttura estremamente compatta e alla possibilità di scegliere tra erogazione contactless a soffio d’aria o applicazione a contatto pneumatico, il DS100N si integra agevolmente negli impianti preesistenti, migliorando l’efficienza della linea e azzerando i costi di revamping logistico.
Vantaggi operativi per l’efficienza industriale
- Integrazione “zero-stress” in layout complessi:
con ingombri di soli 350 × 460 × 270 mm, il sistema può essere posizionato con accuratezza anche nei punti della linea in cui i moduli tradizionali non troverebbero spazio. - Flessibilità di erogazione su qualsiasi supporto:
il DS100N può essere configurato con kit a soffio d’aria Air-Blow, per un’applicazione contactless delicata su prodotti in rapido movimento, oppure con cilindro pneumatico, con corsa da 100 a 400 mm, per esercitare la corretta pressione meccanica su confezioni rigide e scatole. - Precisione millimetrica ed eliminazione degli scarti:
il sensore di interspazio dell’etichetta regolabile, combinato con la logica di ritardo al trigger, garantisce che ogni etichetta venga applicata esattamente nella posizione desiderata. - Comunicazione immediata con il PLC di fabbrica:
predisposto di serie con segnali I/O, trigger NPN e relè di allarme e fine ciclo, il sistema dialoga in tempo reale con l’automazione di linea, prevenendo il passaggio di prodotti non etichettati.
Specifiche tecniche
| Codice prodotto: | ds100n |
|---|---|
| Categoria di appartenenza: | Applicatori automatici di etichette |
| Tecnologia di applicazione: | A soffio d'aria (contactless) o a contatto con cilindro pneumatico (corsa 100-400 mm) |
| Dimensioni d'ingombro: | 350 x 460 x 270 mm (L x P x H) |
| Formati di etichetta gestiti: | Larghezza da un minimo di 20 mm a un massimo di 100 mm / Lunghezza fino a 500 mm |
| Capacità e autonomia bobina: | Diametro massimo rotolo 250 mm |
| Velocità massima operativa: | Fino a 18 mt/min (sincronizzabile con la linea) |
| Logica di comunicazione (I/O): | Trigger ingresso NPN, segnali uscita a relè (allarme e fine ciclo) |
| Configurazione d'installazione: | Modelli disponibili in versione Destra (Oraria) o Sinistra (Antioraria) |
| Settore commerciale: | Industria, logistica e automazione del packaging |
FAQ - Domande frequenti
Perché scegliere l'applicazione a soffio d'aria rispetto a quella a contatto pneumatico?
L'applicazione a soffio d'aria (Air-Blow) è un metodo contactless, ideale per prodotti fragili, superfici irregolari o oggetti in rapido scorrimento. L'applicazione con cilindro pneumatico (corsa 100-400 mm) è invece consigliata per esercitare una pressione meccanica decisa, garantendo la massima adesione su scatole o superfici piane e rigide.
Il sistema può dialogare nativamente con il PLC della mia linea?
Assolutamente sì. L'applicatore DS100N è predisposto per l'integrazione di fabbrica: riceve il comando di start tramite un trigger NPN di default e comunica costantemente con il PLC tramite scambi a relè per segnalare il "fine ciclo" o l'attivazione di eventuali allarmi, mettendo in sicurezza la linea.
Come si adatta il DS100N alle diverse direzioni dei nastri trasportatori?
Per evitare costosi revamping o modifiche ai trasportatori esistenti, il dispositivo viene ingegnerizzato e fornito in due diverse configurazioni meccaniche: versione Oraria (per installazioni sul lato destro del nastro) o Antioraria (per il lato sinistro).
Quali sono le dimensioni minime e massime delle etichette gestibili?
L'applicatore DS100N è estremamente flessibile: può erogare etichette con una larghezza compresa tra un minimo di 20 mm e un massimo di 100 mm, arrivando a gestire lunghezze fino a ben 500 mm, operando con costanza a velocità fino a 18 mt/min.
